产品简介
上海自动化仪表三厂锅炉炉壁热电偶采用Φ4mm的铠装热电偶做测温元件，做成电缆状，热接电紧固在带有不同曲面的不锈钢导热板上，可用于锅炉管壁、炉壁及其它圆柱体的表面温度测量，技术条件符合JB/T5582-91的规定。
主要技术参数
◆测温范围：E分度0-600℃，K分度0-800℃
◆分度号：E分度和K分度
◆热响应时间：接壳式≤0.8S，绝缘式≤2.5S
◆安装方式：三点焊接（A部为焊接点或用M8螺钉固定）
◆曲面R尺寸：R=29mm或R=100mm
◆导热板尺寸：20*40mm
工作原理
当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度、直径无关。

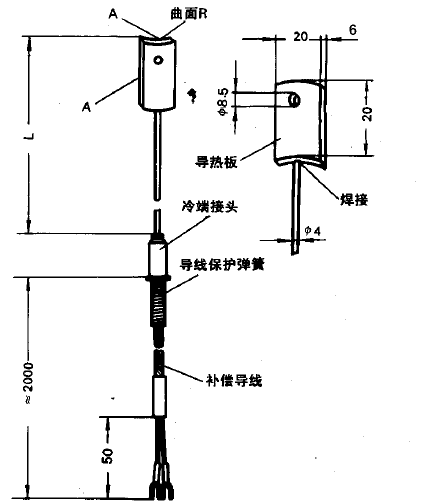

安装图片
